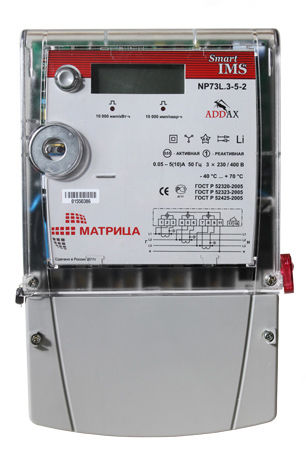

Счетчик МАТРИЦА NP73Е. 1-11-1 80A многотарифный трехфазный

Трехфазный счетчик NP73L.1-8-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Трехфазный счетчик NP73L.1-8-1 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях трехфазного переменного тока. Такой счетчик, как правило, устанавливается у трехфазных абонентов в многоквартирных и частных домах, а также у маломощных трехфазных абонентов мелкомоторного сектора.

Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема.

Основные функции счетчика NP73L.1-8-1:

измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф;
возможность считывания суточных и 15,30,60-минутных профилей;
ведение журналов событий и аварий;
использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
дистанционное считывание данных и конфигурирование счетчика.
Датчики для исключения попыток несанкционированного доступа:

датчик вскрытия корпуса счетчика;
датчик вскрытия крышки клеммника;
датчик сильного внешнего магнитного поля;
датчик дифференциального тока.
Технические характеристики:

Класс точности: активная энергия 1,0; реактивная энергия 1,0;
Базовый ток: 5 А;
Минимальный ток: 0,25 А;
Максимальный ток: 80 А;
Стартовый ток: активная энергия 0,020А; реактивная энергия 0,020А;
Номинальное напряжение: 3×230/400 В;
Рабочий диапазон напряжений: 3×184...276 В;
Предельный рабочий диапазон: 3×115...276 В;
Частота сети: 50 Гц;
Постоянная счетчика: активная энергия 1000 имп/кВт∙ч; реактивная энергия 1000 имп/квар∙ч;
Рабочий диапазон температур: -40°C .. +70°C;
Точность хода часов (при 25 °C): < 0,5 с / 24 ч;
Полное потребление цепями тока, не более: 0,8 В∙А;
Полное потребление цепями напряжения (активной/полной мощности), не более: 1 Вт / 9 В∙А;
Тип подключения: непосредственного включения;
Класс защиты IP: IP54;
Скорость передачи данных по основному каналу связи: 100 бод (FSK);
Межповерочный интервал: 10 лет;
Срок службы батарейки, не менее: 20 лет;
Средний срок службы, не менее: 25 лет;
Средняя наработка на отказ счетчика, не менее: 104 000 ч;
Габариты: 290×180×63 мм;
Масса, не более: 1,8 кг;
Дисплей: с подсветкой;
Силовое реле для управления нагрузкой: 80 А;
Маломощное дополнительное реле: 5 А.
