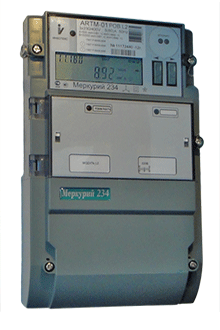

Электросчетчик Меркурий 234 ARTM-01 PB.G 5(60)А/400В многофункциональный трехфазный
Описание:
Счётчик Меркурий 234 ARTM-01 PB.G предназначен для учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Технические особенности счётчика Меркурий 234 ARTM-01 PB.G:
‣Оптопорт и RS-485 во всех моделях.
‣Дополнительные интерфейсы RS-485, GSM/GPRS
‣Счетчик с GSM модулем включённый в цепь счетчиков объединённых RS485 интерфейсом обеспечивает дистанционный доступ к любому счетчику по каналу GSM.
‣Возможность подключения резервного питания постоянного напряжения Uрез=12 В.
‣Многофункциональный гальванически развязанный импульсный выход.
‣Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю)
‣Автоматическая самодиагностика с индикацией ошибок
‣2-е электронных пломбы
‣Фиксация воздействия магнитным полем
‣Подсветка ЖКИ
Функции счетчика:
‣Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам следующей информации:
-количество учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
-всего от сброса показаний;
-за текущие сутки и на начало суток;
-за 120 предыдущих суток;
-за текущий месяц и на начало месяца;
-за каждый из 36 предыдущих месяцев;
-за текущий год и на начало года;
-за предыдущий год и на начало года.
‣Поквадрантный учёт реактивной энергии в двунаправленных счётчиках;
‣Тарифный учёт по зонам суток. Количество тарифов 1...4. Количество тарифных интервалах в сутках - до 16 с дискретностью 1 мин. Каждый месяц года программируется на индивидуальное тарифное расписание.
‣Учёт технических потерь в линиях электропередач и силовых трансформаторах.
‣Измерение вспомогательных параметров:
-мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
-действующих значений фазных токов, напряжений, углов между фазными напряжениями
-частоты сети
-коэффициентов мощности по каждой фазе и по сумме фаз
-Коэффициент искажения синусоидальности фазных кривых.
‣Два независимых архива средних мощностей активной и реактивной энергии с возможностью использования одного из них под профиль мощности технических потерь. Длительность срезов 1...60 мин. При выборе 30-ти минутных срезов мощности глубина хранения архивов составит 170 суток.
‣Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
‣Журнал событий (кольцевой по 10 записей на каждое событие), в котором фиксируются:
-время включения выключения счётчика
-время пропадания / появления фаз 1,2,3
-время вскрытия / закрытия прибора
-время коррекции тарифного расписания
-время превышения установленных лимитов энергии и мощности
Основные технические характеристики:
‣Класс точности (актив./реактив.)
- непосредственного включения: 1,0/ 2,0
‣Номинальное напряжение, В
- непосредственного включения: 3*230/400
‣Установленный диапазон рабочих напряжений, В: 207...253 (при UНОМ=230)
‣Расширенный рабочий диапазон напряжений, В: 184...264
‣Предельный рабочий диапазон напряжений, В: 0...264
‣Номинальный (максимальный) ток, А
- непосредственного включения: 5(60)
‣Частота сети , Гц: 49...51
‣Максимальный ток для счётчиков прямого включения в течении 10 мсек, А
- для IМАКС=60А: 1800
‣Стартовый ток (чувствительность), А
- для IНОМ(МАКС)=5(60)А, UНОМ=230B: 0,020
‣Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
- для UНОМ=230: 1,0 / 9,0
‣Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 не более, Вт/ВА: 4 / 5
‣Напряжение внешнего резервного питания (для модификаций с литерой "P"), В: 12 B
‣Полная мощность, потребляемая цепью тока не более, В*А: 0,1
‣Количество тарифов: 1...4
‣Количество тарифных сезонов (месяцев): 12
‣Точность хода часов при t=20± 5 °C, с/сутки: ±0,5
‣Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
- для IНОМ(МАКС)=5(60)А, UНОМ=230B: 500/32000
‣Сохранность данных при перерывах питания, лет
- постоянной информации: 40
- оперативной информации: 10
‣Защита информации: два уровня доступа и аппаратная защита памяти метрологических коэффициентов
‣Цифровые интерфейсы встроенные: оптопорт, RS-485
‣Скорость обмена, бит/с: 300 - 115200
‣Самодиагностика счётчика: есть
‣Степень защиты корпуса: IP51
‣Диапазон температур, °С: от - 45 до +75
‣Межповерочный интервал, лет: 16
‣Масса,кг: не более 1,6
‣Габариты (длина, ширина, высота), мм: 300*174*78
‣Средняя наработка на отказ, ч: 220000
‣Срок службы не менее, лет: 30
‣Гарантия производителя, лет: 3
