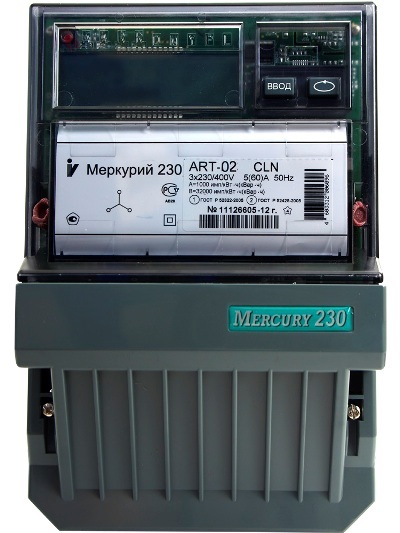

Электросчетчик Меркурий 230 АRТ-02 CLN 10(100)А/380В многофункциональный трехфазный

‣Базовые функции электросчетчика Меркурий 230 ART-02 CN многофункционального
Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсу CAN активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
всего от сброса показаний
-за текущие сутки и на начало суток
-за предыдущие сутки и на начало суток
-за текущий месяц и на начало месяца
-за каждый из 11 предыдущих месяцев и на начало месяцев
-за текущий год и на начало года
-за предыдущий год и на начало года
‣Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. ‣Каждый месяц года программируется по индивидуальному тарифному расписанию. ‣Минимальный интервал действия тарифа в пределах суток – 1 минута.
‣Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети.
‣Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
дополнительно счётчик обеспечивает измерение следующих параметров электросети:
-мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности
действующих значений фазных токов, напряжений, углов между фазными напряжениями
частоты сети
коэффициентов мощности по каждой фазе и по сумме фаз
‣Задание лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
‣Передачу результатов измерений и учётных данных через интерфейс CAN.
‣Функционирование счётчиков в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
‣Дополнительные функции электросчетчика Меркурий 230 ART-02 CN многофункционального
‣Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
‣Подключение внешнего резервного питания для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания
‣Электросчетчик Меркурий 230 ART-02 CN многофункциональный отображает на ЖК-индикаторе
-значение потреблённой активной и -реактивной электрической энергии по -каждому тарифу (до четырёх) и сумму по всем -тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
-фазное напряжение и ток в каждой фазе;
-измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
-утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
-коэффициент мощности по каждой фазе и суммарный по трем фазам;
-углы между фазными напряжениями;
частоту сети;
-текущее время и дату;
-параметры модема силовой сети
‣Технические особенности электросчетчика Меркурий 230 ART-02 CN многофункционального
интерфейс CAN;
‣Измерение мощности, токов, напряжений, частоты, cos fi;
‣Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии;
‣Счётчик работает в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
‣Автоматическая самодиагностика с индикацией ошибок;
‣Управление нагрузкой через внешние цепи коммутации (УЗО);
‣Электронная пломба.
‣Характеристики электросчетчика Меркурий 230 ART-02 CN многофункционального
‣Наименование Электросчетчик Меркурий 230 ART-02 CN многофункциональный
‣Класс точности при измерении
-активной энергии: 1,0
-реактивной энергии: 2,0
‣Номинальное напряжение, В 3*230/400
‣Номинальный(макс) ток, А 10 (100)
‣Максимальный ток в течении 0,5 с, А 200
‣Стартовый ток (чувствительность), А 0,040
‣Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более 1,0 / 7,5
‣Полная мощность, потребляемая каждой цепью тока не более, В*А 0,1
‣Количество тарифов 4
‣Количество тарифных сезонов (месяцев) 12
‣Скорость обмена, бит/секунду:
по интерфейсу CAN
300, 600, 1200, 2400, 4800, 9600
‣Передаточное число основного/поверочного выхода , имп/кВт, имп/кВар 500/16000
‣Сохранность данных при перерывах питания, лет
-постоянной информации: 40
-оперативной информации: 10
‣Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
‣Диапазон температур, °С от - 40 до +55
‣Межповерочный интервал,лет 10
‣Масса, кг не более 1,5
‣Габариты (длина, ширина, высота), мм 258*170*74
