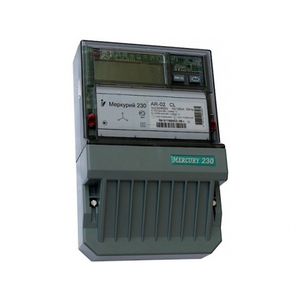

Электросчетчик МЕРКУРИЙ 230 AR-02 R 380V 100A однотарифный трехфазный
Электросчетчик Меркурий 230 AR-02 R 10(100) ЖКИ трехфазный, однотарифный
Счетчик прямого включения
Для учета активной и реактивной электрической энергии
Жидкокристаллический экран
Страна производитель: Россия
Характеристики надежности
Межповерочный интервал-10 лет
Средний срок службы — 30 лет
Гарантийный срок эксплуатации — 3 года
НАЗНАЧЕНИЕ
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности одного направления в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно. При наличии внешнего тарификатора возможен многотарифный учет электроэнергии по временным зонам. Для программирования и считывания информации об энергопотреблении счетчик имеет цифровой интерфейс.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического или коммерческого учета.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствие ГОСТ Р 52320, ГОСТ Р 52322, ГОСТ Р 52323, ГОСТ Р 52425
Сертифицированы и внесены в Госреестры средств измерений России и СНГ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
• Измерение мгновенных значений мощности, тока, напряжения, частоты, коэффициента мощности.
• Цифровой интерфейс RS-485 для программирования или считывания информации.
• Имеется модификация со встроенным PLC- модемом для работы в составе АИИС «Меркурий -Энергоучет» и других системах.
• Гальванически развязанные телеметрических выхода (DIN43864), по одному на каждый вид энергии.
• При наличии внешнего тарификатора возможен многотарифный учет электроэнергии с переключением тарифов через интерфейс.
• Счетчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
• Счетчики обеспечивают измерение, учет, хранение вывод, на ЖК-индикатор и передачу по интерфейсу активной и реактивной электроэнергии.
• Учет активной энергии отдельно в каждой фазе сети по каждому тарифу нарастающим итогом и по сумме тарифов.Счетчик однотарифный
• Измерение и вывод на ЖК-индикатор действующих значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
• Измерение и вывод на ЖК-индикатор действующих значений фазных токов, напряжений, частоты, cos, углов между фазными напряжениями.
• Функция контроля и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограничения/отключения нагрузки потребителя при превышении лимитов.
• Передача результатов измерений по силовой сети 230/400В (только потребленная энергия), интерфейсам CAN, RS-485 (все доступные данные).
• Программирование счетчиков в режим суммирования фаз “по модулю” для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счетчика.
Технические характеристики
Класс точности счетчиков (актив./реактив.)
• трансформаторного включения
• непосредственного включения
0,5S / 1
1/2
Номинальное напряжение, В
• трансформаторного включения
• непосредственного включения
3*57,7/100
3*230/400
Номинальный/базовый(максимальный) ток, А
• трансформаторного включения
• непосредственного включения
5(7,5)
5(50); 10(100)
Максимальный ток для счетчиков прямого
включения в течении 10 мс, А
• при 1 базовом = 5А
• при 1 базовом = 10А
1800
3000
Максимальный ток для счетчиков
трансформаторного включения в течении 0,5 с, А 200
150 (20*7,5=150)
Стартовый ток(чувствительность)
при измерении активной энергии, А
• трансформаторного включения
• непосредственного включения
0,005
0,02/0,04
Активная / полная потребляемая мощность каждой
параллельной цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная мощность, потребляемая каждой цепью тока
не более, ВА
0,1
Количество тарифов 1
Точность хода часов:
• при t = 20 ± 5 °C, сек/сутки
• при t = от -40 до +55 °C, сек/сутки
± 0,5
± 5,0
Постоянная счетчика, имп/кВт,имп/кВар:
• в режиме телеметрии;
• в режиме поверки;
500; 1000; 5000
16000; 32000; 160000
Диапазон температур, °С
от -40 до +55
Масса, не более, кг
1,5
Габариты (высота, ширина, глубина), мм
258*170*74
